详细说明

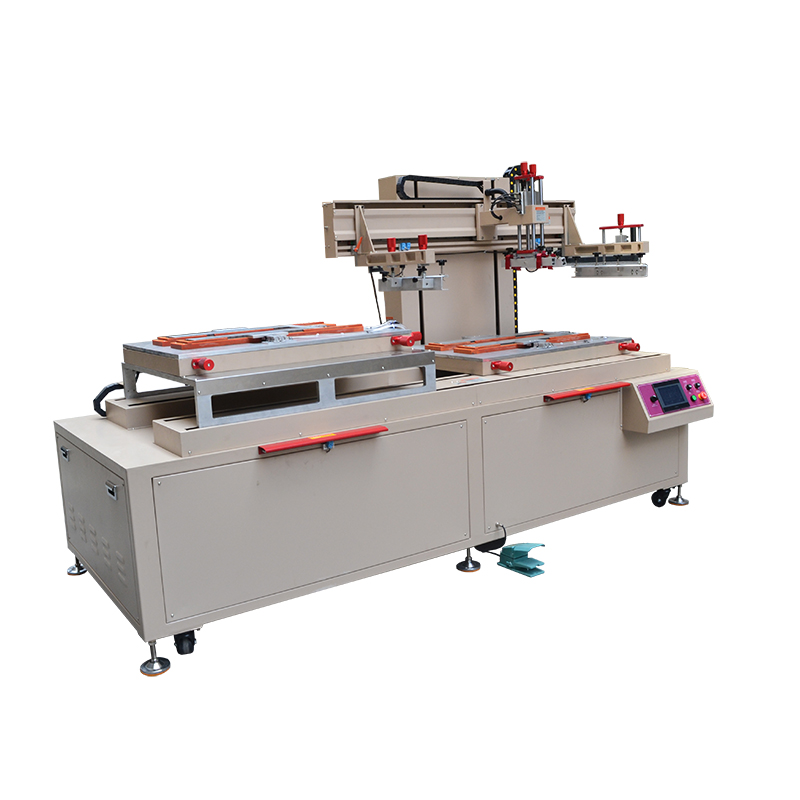

摩托车丝印机_亚克力板丝印机_塑胶板(金属板)丝印机_双跑台丝印机

型号:
TX-6080ST-SP
功率:
220V/3.6KW
最低订购量:
1
适用范围:
本机适用于中型海报、立体POP、摩托车、自行车车身贴纸广告、玻璃、建材金属板、塑胶板、亚克力、木板及电路板、铝条、方管等套色印刷与单色印刷。
尺寸
2800*1410*1650mm
重量
700kg
  • 商品说明


★适用范围

本机适用于中型海报、立体POP、摩托车、自行车车身贴纸广告、玻璃、建材金属板、塑胶板、亚克力、木板及电路板、铝条、方管等套色印刷与单色印刷。


★ 主要参数

型号

TX-6080ST-SP


最大承印厚度

Printing Thickness

30mm

最大印刷面积

max printing area

600*800mm

平台尺寸

Size of printing table

700*1000mm

最高印刷次数

Max printing speed

600(PCS/H)

最大网框

1000*1400mm

工作台数量

2

伺服系统

3套

电压/功率

Rated voltage/Power

220V/3.6KW


印刷压力

Air pressure

4.0~6.0 kfg/c㎡

机器重量

700kg


机器尺寸

Size of package carton

2800*1410*1650mm



★主要性能

(1)升降采用伺服电机与用高精密直线导轨导向,方便电子调节网距,运行平稳无冲击,重复印刷精度高。

(2)刮墨与回墨采用伺服电机配套直线导轨工作,印刷平稳,行程准确。

(3)精巧的铸铝机头,采用双导杆导向,调节方便,运行平稳,经久耐用。

(4)网框采用手柄夹框,装卸方便,两臂可在横梁左右滑动,网框大小转换方便.

(5)PLC与人机界面控制,功能多样,满足数控化,标准化,人性化要求。

(6)调节有急停开关,故障自动显示功能,安全系统复位,安全杆碰触急停装置。

(7)双工作台面伺服控制左右交替运动,印刷与上下同时进行,效率更高。

(8)整机配有安全防护装置+光电防护+急停开关,安全系统复位,碰触急停装置,人身防护周全,多重保护,安全稳定可靠。



★配置说明

结构部分

项  目

说  明

产品名称


精密平面丝网印刷机

机架

整体框架

国标材料(自制)

防护板

国标冷板

油漆

整体烤漆

升降立柱

整体结构

拉铝型材

升降驱动

信捷伺服电机+滚珠丝杆

升降导向

(台湾)上银导轨导向

印刷横梁

整体结构

拉铝型材

印刷驱动

信捷伺服电机

印刷导向

(台湾)上银导轨导向

防护板

1.5国标冷板

印刷机头

整体结构

铸铝加工

刮墨系统

(台湾)亚德客Airtac气动切换控制

压力控制

单向节流阀控制

抬板系统

(台湾)亚德客Airtac气动控制

刮墨切换导向

圆棒导轨导向

控制系统

工业运动控制系统

控制系统

主控制器

(日本)三菱PLC

电器元件

欧姆龙、施耐德、正泰等知名品牌

人机界面

(台湾)威纶触摸屏

气动元件

(台湾)亚德客

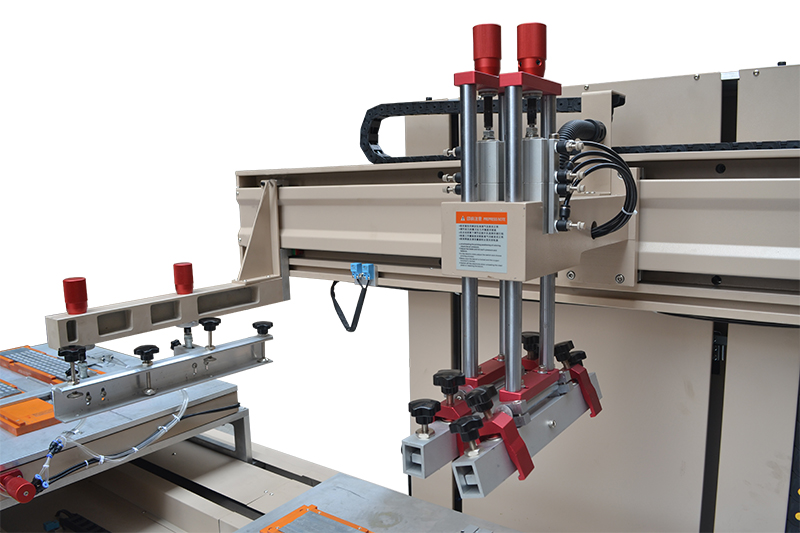

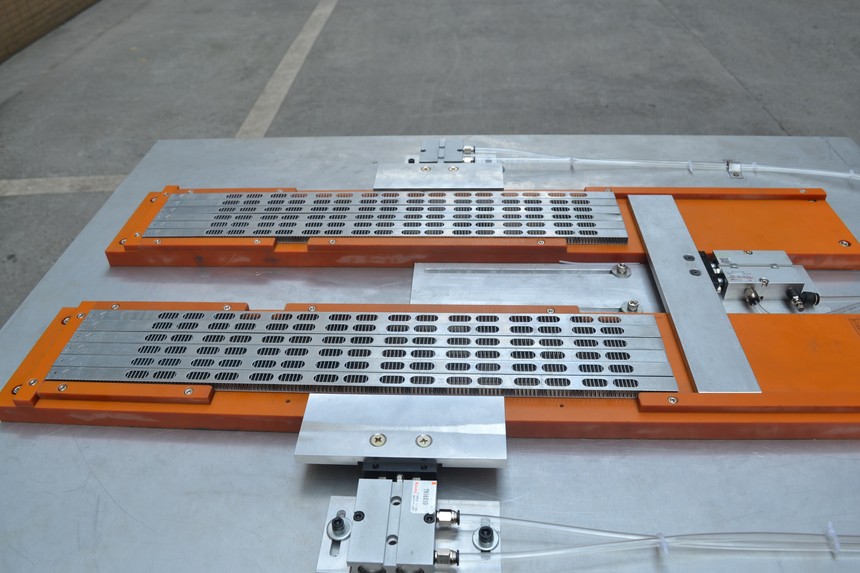

★产品细节图



★机器维护保养

①   上班前要清理机器上的杂物,将机器擦拭干净。对导轨、导柱、轴承等运动件要定期添加润滑油脂。

② 工件台是影响印刷质量的关键部件,防止硬物撞击,印刷时,不能把油墨。天那水等有机溶剂滴到工作台面上。

③  电控面板及按键要防止天那水、开油水等溶剂直接或间接接触而造成损坏。

④   机架油漆是保持机器不生锈,要防止天那水、开油水等溶剂直接或间接接触造成损伤。

⑤  要及时排出油雾组合器内的污水和污物。防止送入气动元件中,影响正常运作,并定期清洗杯体,在油雾组合器油杯内加入朋2润滑油。

⑥  调整限流阀时,必须先把迫紧螺母拧松后,才用手调节。机器上手柄螺丝是作定位之用,坚固定位后,无须过力拧紧。

⑦ 下班后,关掉电源/气源、并将丝网清洗干净,妥善保管.防尘/防压/防硬物刺穿。


★配送清单

序号

工具名称

规格

单位

数量

备注

1

电源线

标配

1


2

脚踏开关

标配

1


3

十字螺丝刀

标配

1


4

活动板手

标配

1


5

内六角板手

标配

1


6

工具箱

标配

1


7

使用说明书


1



★ 售后服务说明

① 所有出厂产品,我司可提供安装、调试、技术培训。

② 安装调试后,免费保修一年(易损件及人为损坏除外),终身提供维护。

③ 不定期进行走访维护、现场操作、技术培训。

④ 售后联系方式:0571-86927248 15268806328 温先生。

⑤ 售后服务内容:

▲ 设备出现故障,首先进行电话沟通,若无法解决问题,我司将尽快到达现场解决问题。

▲ 售后服务不仅包括设备维修维护,还包含工艺技术的潜心支援,我司技术人员可进行现场技术培训,提供全套丝网印刷工艺技术、信息及设备方案。

▲ 不定期有专业技术人员走访跟踪用户设备的使用情况。

▲ 丝网印刷设备及辅助设备的维修、维护等。

设计定制专用产品丝网印刷设备及辅助设备。
