网站首页 >> 产品中心 >>按机型找产品 >>全自动丝印机 >>全自动曲面丝印机 >> 钣金、塑料产品、皮革、布料、纸张印刷机_平面丝网印刷机_双伺服高精密平面丝印机
详细说明

钣金、塑料产品、皮革、布料、纸张印刷机_平面丝网印刷机_双伺服高精密平面丝印机

型号:
TX-4060ST
功率:
220V/2KW
最低订购量:
1
适用范围:
适用于钣金、塑料产品、皮革、布料、纸张等产品的平面丝网印刷。
尺寸
500*700mm
重量
492(KG)
  • 商品说明

★适用范围

适用于钣金、塑料产品、皮革、布料、纸张等产品的平面丝网印刷。


★视频展示





★ 主要参数

型号

TX-4060ST


承印厚度

Printing Thickness

450mm

最大印刷面积

max printing area

400*600mm

印刷压力

Air pressure

4.0~6.0 kfg/c

平台尺寸

Size of printing table

500*700mm

电压/功率

Rated voltage/Power

220V/2KW

最大网框

max size of screen frame

700*1000mm

机器尺寸

Size of package carton

1260*910*1650mm

最高印刷次数

Max printing speed

1000(PCS/H)

毛重

Gross weight

492(KG)

★主要性能

① 立式结构,网版垂直式升降采用伺服电机驱动,印刷头左右动作采用伺服电动驱动。

PLC+触摸屏控制电路,印刷和网版升降采用独立伺服电机驱动

③ 印刷/回墨刀架的切换均采用台湾品牌气缸驱动,光电眼控制行程,独立调校。

④ 设用手动/半自动/全自动三种模式,印刷间接时间数字控制。

⑤ 独立设计的机头升降装置,刮墨刀/回墨刀、网版装卸和网版清洗方便。

⑥ 双导柱左右网夹臂,同时安装版距调节装置,调整方便。

★配置说明

① 机器控制采用PLC+触摸屏控制。

电路采用德力西交流接触器,菲丽科思光电眼接近开关。

③ 印刷采用三菱伺服电机驱动三菱伺服驱动器控制印刷驱动。

④ 印刷刮刀,回墨刀采用台湾品牌气动元件控制。

⑤ 左右横刮采用台湾产HIWIN(上银)精密直线导轨。

印刷台板采用T型槽工作台面,方便固定产品工装夹具

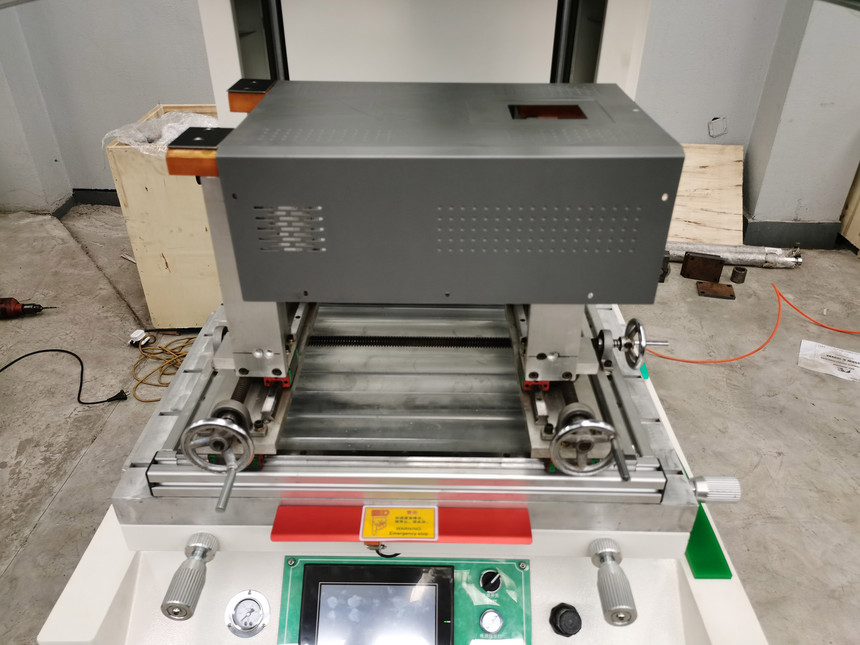

产品细节





★配置清单

序号

配件品名

配件品牌

配件生产地

所在组件

1

伺服电机

松下



日本

印刷控制

2

伺服驱动器

松下

日本

印刷控制

3

伺服电机

松下

日本

大梁升降

4

伺服驱动器

松下

日本

大梁升降

5

导轨

上银

台湾

印头左右

6

气缸

H&N

台湾

刮刀/回墨刀

7

PLC

三菱

台湾

整机控制

8

触摸屏

信捷

中国

整机控制

9

交流接触器

德力西

中国

整机控制

10

继电器

德力西

中国

整机控制

11

控制开关


台湾

整机控制

12

接近开关

FANICS(菲丽科思)

中国

整机控制

13

气源调压阀

NANPU

中国

整机控制

14

电磁阀

亚德客

台湾

整机控制

15

气源接头

世安

台湾

整机控制

16

断路器

德力西

中国苏州

整机控制

17

T型槽平板

涛兴

自产

印刷平台









★机器维护保养

   上班前要清理机器上的杂物,将机器擦拭干净。对导轨、导柱、轴承等运动件要定期添加润滑油脂。

 工件台是影响印刷质量的关键部件,防止硬物撞击,印刷时,不能把油墨。天那水等有机溶剂滴到工作台面上。

  电控面板及按键要防止天那水、开油水等溶剂直接或间接接触而造成损坏。

   机架油漆是保持机器不生锈,要防止天那水、开油水等溶剂直接或间接接触造成损伤。

  要及时排出油雾组合器内的污水和污物。防止送入气动元件中,影响正常运作,并定期清洗杯体,在油雾组合器油杯内加入朋2润滑油。

  调整限流阀时,必须先把迫紧螺母拧松后,才用手调节。机器上手柄螺丝是作定位之用,坚固定位后,无须过力拧紧。

 下班后,关掉电源/气源、并将丝网清洗干净,妥善保管.防尘/防压/防硬物刺穿。

★配送清单

序号

工具名称

规格

单位

数量

备注

1

电源线

标配

1


2

脚踏开关

标配

1


3

十字螺丝刀

标配

1


4

活动板手

标配

1


5

内六角板手

标配

1


6

工具箱

标配

1


7

使用说明书


1



★ 公司荣誉

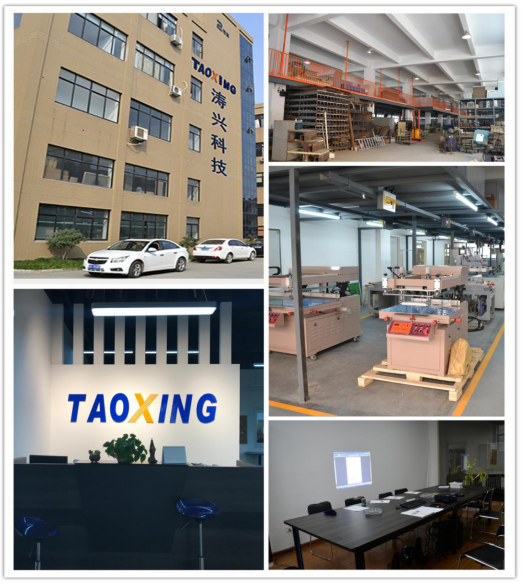

★企业形象




售后服务说明

① 所有出厂产品,我司可提供技术支持

② 安装调试后,免费保修一年(易损件及人为损坏除外),终身提供维护。

③ 不定期进行走访维护、现场操作、技术培训。

④ 售后联系方式:0571-86927248 15268806328 温先生。

⑤ 售后服务内容:

▲ 设备出现故障,首先进行电话沟通,若无法解决问题,我司将尽快到达现场解决问题。

▲ 售后服务不仅包括设备维修维护,还包含工艺技术的潜心支援,我司技术人员可进行现场技术培训,提供全套丝网印刷工艺技术、信息及设备方案。

▲ 不定期有专业技术人员走访跟踪用户设备的使用情况。

▲ 丝网印刷设备及辅助设备的维修、维护等。

▲ 设计定制专用产品丝网印刷设备及辅助设备。
