详细说明

拉网机_拉网机厂家_拉网机批发_拉网机价格_拉网机采购-高精密气动拉网机

型号:
1200×1500
功率:
50N
最低订购量:
1
适用范围:
适用于各种网纱如高牛顿钢网、聚酯网、复合网及高精密网的拉制
  • 商品说明

   高精密气动拉网机是横梁采用全新加宽铝合金结构,双导轨设计(夹头之间间隙小,张力大)。行程采用专用导轨,手动微调轻松,张力大,配送加强型专用双管气筒。 适用于电子行业高牛顿钢网制作。

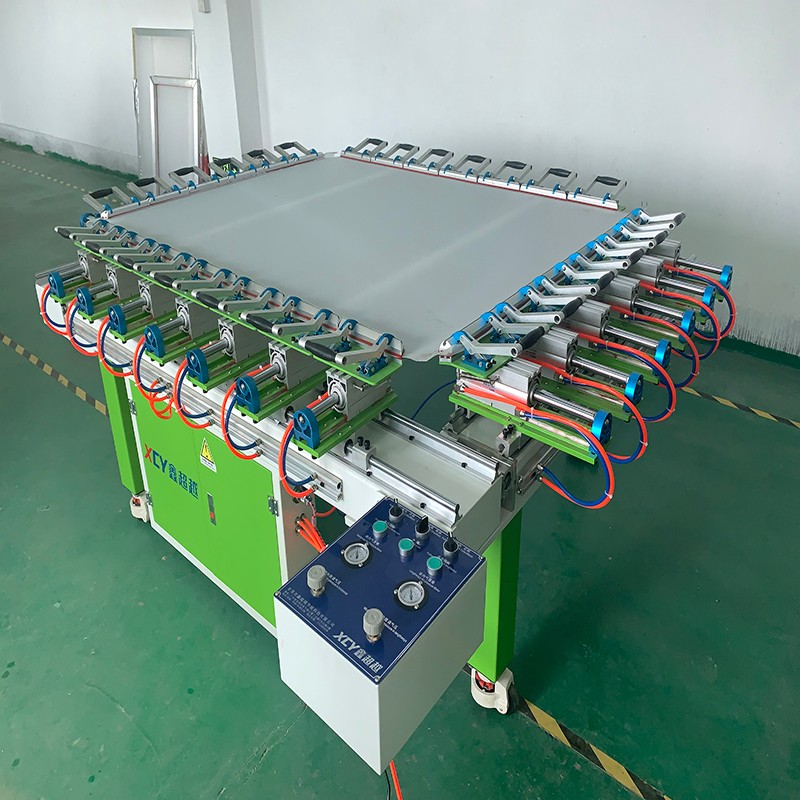

高精密气动拉网机


  一、应用范围:适用于各种网纱如高牛顿钢网、聚酯网、复合网及高精密网的拉制


  二、主要参数



型号规格

1200×1500

最大拉网面积

1200×1500mm

单边行程

100mm

最大张力

50N

工作气压

3KG

外型尺寸

2200×2500

拉网气缸行程

Ø63×100mm

Ø63×150mm




  三、主要性能

  1、大梁采用200×100特种方管制作,大梁的承受张力可达50牛顿不变形。

  2、四边伸缩,设计直线导轨收缩。

  3、夹头采用专利产品,胶皮不用胶水贴紧,采用燕尾槽型用模具配合。

  4、夹头内垫附进口橡胶条、不脱落、不伤网布、不退网。

  5、夹头底座设计直线导轨,每个夹头安装3个直线轴承,使夹头平稳精度高。

  6、长方向(1500mm)设计7个夹头,单个夹口长200mm,宽方向(1200mm)设计6个夹头,单个夹口长195mm。

  7、设计两套控制系统:一个控制拉网,另一个控制顶网,使气压可调。

  8、设计6个顶网气缸。

  9、每边配2个旋转夹头,可根据网纱拉力自行调整网版的张力,使网纱受力更均衡。


高精密气动拉网机细节图


  四、气动拉网机的特点及其它:


  1、适用于各种网纱;如不锈钢丝网、聚酯网、日本NBC网等国产或进口网纱;


  2、同类型网纱第一块网调好张力设定好气压后,后序拉网不用张力计测量,其张力不变;


  3、设计张力大,各点的张力均匀度达±0.5N以内,最高张力达60N,可根据网纱的承受张力大小来调整张力,调整张力非常方便;


  4、操作方便,布网时可随便布网,不用向其他款式拉网机放角要掌握一定的技术,在调整拉力的均衡性中花很长时间操作矫正,要分几次拉网停留时间长,大大浪费时间,在调整张力的过程中,一不小心经常把张力计碰伤或经常拉破网,只能拉低有网纱的极限张力。该机可超出网纱极限张力的3-5N,拉一次网只需几分钟时间。


高精密气动拉网机细节图


  5、在拉网操作时目前的多款拉网机都是一边一边的用手拉网,操作者非常辛苦,而且需要专业技术强和力气大的师傅、工资待遇也高。精密气动拉网机任何人都会操作,操作技术简便且速度快,一个人可操作3至4台气动拉网机,大大节约成本且提高效益。


  6、该机经济效益高,每天比其它机型可多拉一半以上的网版,高档网纱拉网速度快2/3时间,四周网纱利用率高节约网纱达20-30%,网纱宽幅大小可多选几种规格,该机收缩大小可随意根据不同网框配制不同规格的网纱,该机一般2至3个月内节约的时间和网纱就可以收回投资成本。


  7、该机的基本结构:该机有大小规格,也可定做大小尺寸,分别有两种类型:一种设计45N以下张力,另一种设计60N以下张力,夹头长度170—200mm,气缸采用50型,拉网行程根据不同规格配制,拉网气压在2.5至3.5公斤,用一台小型气泵足够用,每个气缸设计有燕尾槽做导轨,耐磨稳定,夹头座采用直线导轨及直线轴承,在拉网时不变型,水平度测量张力很准确,夹口采用有调节压力,夹胶采用硅胶条形状设计双燕尾槽,不需胶贴也不会老化,也不会有冬天硬化现象(硬化现象导制拉破网纱),该机设进口气压高精度调节阀门可分别横向拉网、竖向拉网调节,使高端网纱可超极限张力的3至5N拉制。


  五、结构配置


结构部分

项  目

配件名称

配 置 说 明

基本结构

结构

外形

立式






机架

SS41#

焊接、表面加工处理

夹网

夹具

模具生产

底座

脚轮

2.5寸脚轮

主体

大梁

200×80方管,厚5mm,

控制系统

拉网系统

气压表


油水分离器


精密调压阀

日本SMC

电磁阀

原装亚德克双向4V230C-08

电磁阀

原装亚德克单向4V210-08

航空插头

8芯Ø20

按钮

Ø22  施耐德

三档开关

Ø22  施耐德

气缸

Ø63×100气缸

Ø63×150气缸

顶网系统

压力表


雨水分离器


气压调节阀


气缸

ø40×50气缸



  六、结构示意图



高精密气动拉网机结构图
×
